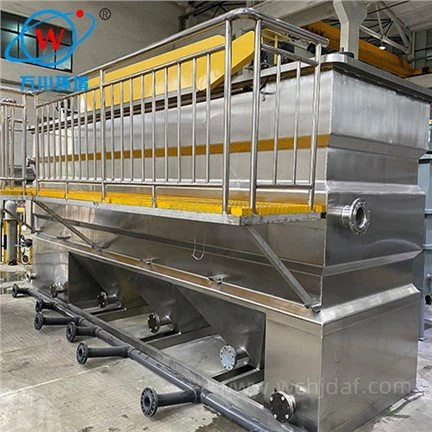

溶解空気浮遊選鉱 (DAF) は、非常に効率的な物理化学的水処理技術です。高圧下で空気を水に溶解し、大気圧で放出して多数のマイクロバブルを形成することで機能します。懸濁固体、グリース、コロイド状物質はこれらの気泡に付着して表面に浮き上がり、固体-または液体-の分離が行われます。このシステムは、油性排水、製紙白水、食品加工排水、染色・印刷排水の処理、都市下水の前処理に適しています。懸濁物質（SS）除去率90％以上、グリース除去率95％以上を実現します。
溶解空気浮選機廃水処理の中心的な動作原理:
- 加圧溶存空気：返送された清水は、0.3～0.6MPaの圧力で溶存空気タンク内の清浄空気に完全に溶解され、過飽和の溶存空気水が形成されます。
- マイクロバブル放出: 溶解した空気中の水が特許取得済みの放出装置を通じて急激に減圧され、直径 10 ～ 50 μm の均一なマイクロバブルが放出されます。
- 空気浮選分離: マイクロバブルは、凝集/凝集によって前処理された汚染物質粒子に衝突して付着し、浮力により液体表面に急速に浮遊する低密度の「空気粒子複合体」を形成します。{0}{0}{1}{1}
- スカム除去: 連続的なスカム掻き取り機構がスカムを収集タンクに導きます。浄化水は底部水回収システムにより安定して排出され、濁度が大幅に低減されます。
技術データ
| モジュール | 容量 | 溶解空気量 | 力 KW |
寸法 | DN（ノズルリスト） | |||||||
| m³/h | m³/h | 還流ポンプ | エアレーター | スキマー | ブレンダー |
プール直径 (m) |
D/D1 | H/H1 | イニエット (A) |
出口 (B) |
汚泥排出口 (C) |
|
| WQF-2 | 15-20 | -7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30-40 | -13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50-80 | -15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80-100 | -30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100-150 | -40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150-180 | -60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200-250 | -70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250-300 | -90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300-400 | -110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400-500 | -150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500-625 | -200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625-750 | -240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800-950 | -280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000-1150 | -300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250-1400 | -300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500-1800 | -480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
システムコアコンポーネント
- Intelligent Dissolved Air Unit: Multi-stage dissolved air tank + stainless steel releaser, bubble distribution uniformity >95%、エネルギー消費の最適化 15%
- モジュラー浮選タンク: 304/316L ステンレス鋼または FRP 材料、最適化されたフロー設計、衝撃荷重に対する強い耐性
- 精密注入システム: 統合された PAC/PAM 自動注入および混合反応ゾーン、オンライン pH/ORP 制御をサポート
- 全自動制御システム: PLC + HMI ヒューマン マシン インターフェイス、4G/5G リモート監視、データ ロギング、障害警告をサポート
- 高効率-スカム掻き落とし装置: 可変周波数速度-調整チェーンプレートスカムスクレーパー、制御可能なスカム水分含有量、動作音<65 dB
.
パフォーマンス上の利点
- 高効率の分離: -廃水処理 DAF ユニットには、沈降が困難な水に近い密度の浮遊物質を処理するという独自の利点があり、従来の沈降より 3 ～ 5 倍の速度で処理します。
- コンパクトな設置面積: 高い油圧負荷があり、占有面積は水平流沈殿槽のわずか 1/5-1/10 であり、スペースに制約のある環境に適しています。
- 柔軟な適応性: 浮遊選鉱パラメーターを調整することで水質変動に適応し、流入水の SS 濃度 50 ～ 5000 mg/L を処理できます。
- 低年齢汚泥: 汚泥中の固形分含有量が高いため、直接脱水が可能となり、汚泥の処分コストが削減されます。
- インテリジェントな操作: オンライン溶存空気効率モニタリング、自動試薬投与最適化、および故障早期警告システムが装備されています。
アプリケーションシナリオ
産業排水部門
- 石油化学産業: 油含有廃水および精製廃水からの油および懸濁物質の除去
- 食品加工: 屠殺場廃水および乳製品廃水からの油回収
- 製紙産業: 白水の回収、脱墨廃水からの繊維の除去
- 捺染・染色：染料廃水の前処理、繊維フロックの分離
地方自治体および環境保護部門
- 都市下水処理施設の更新および改修（リンおよび浮遊物質の除去）
- アオコの緊急処理（富栄養化水域の藻類除去）
- 雨水貯留タンクでの初期雨水処理
- 膜システム前処理（膜ファウリング負荷の低減）
